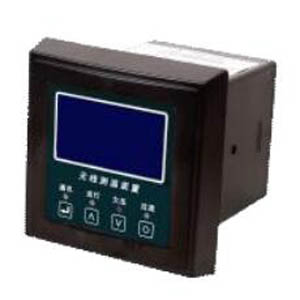

| 產品展示 >> AL-VJC-9 電氣觸點無線測溫裝置 |
|
|
|
產 品 說 明 |
一、概述： AL-VJC-9 電氣觸點測溫裝置用于對開關柜斷路器觸頭、母排接點等電 氣接點的溫升進行實時監測。能有效防止空氣絕緣高壓開關柜斷路器觸頭或 母排接點因接觸不良導致發熱而引發事故。AL-VJC-9 使用 ZIGBEE 短距離無 線通信技術,保證其在不降低開關柜絕緣水平的前提下實現電氣接點溫度的 在線監測及超溫報警等功能。
二、系統原理與產品特點：
2.1 系統原理 為提高對強電場、磁場及強電磁的抗干擾的能力，提高產品的可靠性，AL-VJC-9 電氣觸點溫度 測量裝置采用了多種軟、硬件抗干擾措施。 在軟件設計上應用數字編碼、解碼技術、軟件濾波技術，消除干擾信號；另外為消除隨機干擾， 利用觸頭溫度變化相對緩慢的特點，對檢測點信號反復接收，多次采集，排除異常數據以保證數據 可靠。在硬件上采用 ZIGBEE 短距離無線通信技術，微電子器件采用工業級，并加強各級濾波消除高頻 干擾；溫度采集模塊與測溫點在設計上保證處于同一電位，減少電場的影響。
AL-VJC-9主控制器具有485通信，以實現集中控制和信息分析；AL-VJC-9主控制器具有數據顯示 和設定功能，可當?shù)夭榭催\行狀態，可查看或設定運行參數。
AL-VJC-9主控制器通過ZIGBEE無線通信與1～15個溫度傳感器連接，采集溫度數據，同時通過485 總線，將接收到的溫度傳感器的數據，上傳至上級監控主機。
2.2 產品特點
采用先進的數字化及無線傳輸技術，與帶電體徹底的空間隔離，不改變被測 設備的絕緣性 能，使用安全可靠。
測溫范圍可達 0~125℃；
溫度傳感器采用低功耗設計，休眠功耗低至 1.5μA，延長了溫度傳感器電池設計使用壽命。
溫度傳感器可在 2.1V-3.6V 寬電壓范圍內正常工作。
采用國際先進的無線傳輸技術。解決了無線信號的互相干擾問題和數據傳輸糾錯問題。對 一次設備無干擾和影響。
溫度傳感器殼體使用耐高溫、阻燃材料。
RS485 通訊波特率：2400、4800、9600bps。 |
|
|
|
|
|
